HC-0x bluetooth module 選購指南
image_thumb
廣州匯承信息科技的 HC-0x 系列 bluetooth module 有很多種款式，我所知道的就有 HC-03, HC-04, HC-05, HC-06 和 HC-07 這麼多種。如果你有在使用這家公司的藍芽模組，可能會發現一個問題:「怎麼這家公司生產的藍芽模組每個都長得很像?」，而且有點麻煩的是，因為模組上沒有標示產品型號，所以要知道哪個才適用，在購買的時候可能會讓人有點頭痛。
如果你有這方面的困擾，這篇 HC-0x bluetooth module 選購指南也許可以幫助你。
產品差別
根據廣州匯承信息科技網站上的說明，HC-0x 系列產品主要差別有兩個：
1) HC-03 和 HC-05 是相容產品，HC-03 是工業用的，成本較高，需要低成本的可選擇 HC-05。HC-04 和 HC-06 是相容產品，HC-04 是工業用的，成本較高，需要成本低的可選擇 HC-06
2) HC-03/05 是主從一體化，可以用 AT 指令修改主從模式 (Master/Slave mode)，功能比較豐富，使用靈活，價格比 HC-04/06 貴 2 塊 RMB。而 HC-04/06 使用簡單，價格低，需要低成本的用戶可以選擇，不過 HC-04/06 不能修改主從模式，因為出廠的時候就確定了。
簡而言之，HC-03 和 HC-04 是工業用的，HC-05 和 HC-06 是一般用的。奇數的 HC-03/05 是主從一體化的，而偶數的 HC-04/06 只有一種模式 (主機或從機，出廠時已確定)。另外，HC-07 則是精簡型的 HC-06，原本 HC-06 模組上有兩顆晶片，HC-07 只用一顆晶片，封裝完全兼容。
底下是一張簡易比較表:
模組型號用途模式
HC-03工業用 (成本高)主從一體
HC-04工業用 (成本高)單一模式 (主機或從機，出廠已確定)
HC-05一般用 (成本便宜)主從一體
HC-06一般用 (成本便宜)單一模式 (主機或從機，出廠已確定)
HC-07一般用 (成本便宜)，精簡型 HC-06單一模式 (主機或從機，出廠已確定)
選購決策
1) 如果你只需要從機的話，那麼選擇 HC-06 或 HC-07 就夠用了。從機可以跟主機配對，和電腦 Bluetooth dongle 配對，也可以跟智慧型手機配對。
2) 如果希望藍芽模組一會兒是主機，可以跟另一個從機通信，一會兒又希望它是從機，可以跟另一個主機通信，那就要用 HC-05，利用 AT 指令動態切換主從模式。
3) 如果是環境比較惡劣、溫差大，容易受干擾的情況，建議選擇工業級的。

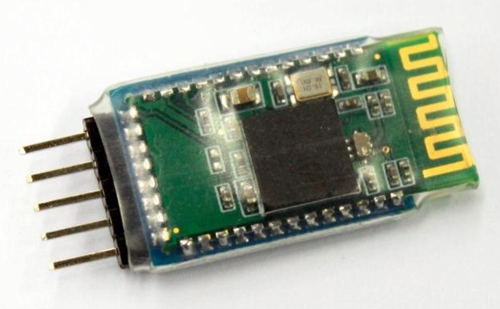

4) 第一次使用建議買帶底板的 (下圖)，帶底板的模組通常已幫你做好了 5V 與 3.3V 電壓轉換，而且還拉引腳方便連接
▲ 帶底板的藍芽模組
如何分辨模組型號?
前面提到，這系列藍芽模組上沒有標示產品型號，那到底要怎樣分辨是否買對板子呢？底下有個簡單的方法（僅適用 HC-05/06 和 HC-7)：
HC-06 主機有標白點：
HC-06 從機沒標白點：
HC-05 有標紅點：
至於 HC-07 的話，因為模組上只有一顆晶片，所以外觀比較迷你：
Stackable Bluetooth Shield
另外，市面上也有把 HC-0x 模組做成 Arduino 擴充板的，也是一個不錯的選擇，例如 Stackable Bluetooth Shield:
這個板子的特點是可以直接插在 Arduino 板子上：
除了可以擴充 Arduino 藍芽通訊能力外，板子上還有兩個開關。一個是用來選擇 5V 或 3.3V 相容電壓，一般 Arduino 是用 5V 電壓，但若用其它板子如 LeafLabs Mapple (STM32) 和 Digilent 的 chipKit (PIC32)，此時便可以切換到 3.3V 電壓與之相容。另一個開關是用來選擇 UART 的通訊方式，可選擇通過 UART 連接 Arduino，或是直接通過 USB 晶片 (FT232/Atmega32u4) 連接到電腦上，用 Serial Monitor 直接跟藍芽模組通信。
以上的資訊若有錯誤，請不吝指正，謝謝。
